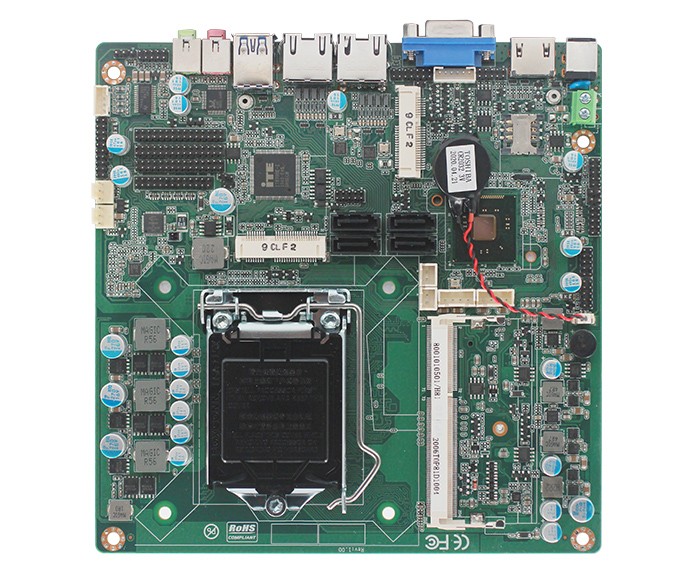

工控主板是工業計算機的關鍵部件，要考慮一塊工控主板，它必須從其主板芯片組、設計方案和合理布局、優級材料等三個層面來做出決定。下面派勤工控主板廠家從工控主板的設計方案與合理布局及其工控機主板的質量用材這兩層面來談一談工控機主板的質量是怎樣來反映的。

?

　　一、工控主板的設計方案與合理布局

　　在合理布局層面，工控主板的關鍵是每個構件的分配與路線的布線來反映的，在派勤電子研發部門來看，一塊好的工控主板就是說一件美觀大方的工藝品。

?

　　(1)一些工業PC主板制造商為了節約成本,降低價格,可以在銷售市場立于不敗之地,不僅將板型疊加層數，不應用公共版設計方案，還要工控機主板的用材零配件上也是相對的調節，只考慮主板芯片組的基礎的特性規定，這種成本控制做法是對生產商的工控機主板設計方案合理布局工作能力的一個磨練。

?

　　(2)除了擴展槽和CPU、CHIPSETS以外，別的構件能夠較為隨意分配部位。比如ATX電源接口座，應當設計方案的杜絕CPU電扇，讓主機箱內獲得更強的熱管散熱實際效果。

?

　　(3)工控機主板上插口構件部位一般都是固定的，不能隨意修改，如PICMG等擴展槽和電腦鍵盤、電腦鼠標、USB等插口，也就是說，他們務必相互配合主機箱上的孔距，保持相對性的部位?？墒且恍┠菚r(shí)候會(huì )出示新的主機箱隔板來替換成掉主機箱所內置的隔板，來保持新插口合理布局。

?

　　(4)工控主板合理布局合理化,一些設計考慮到工控主機不是很周全的,如果你買,必須注意一些要點,比如有一部分工控機主板在CPU插口周邊的電容器會(huì )危害電扇的安裝，這些，這種全是您購買那時候應當留意的事兒。

?

　　二、工控機主板走線設計方案

　　(1)據了解，作為CPU和運行內存之間的公路橋梁的北橋芯片是合理布局的重要組成部分?，F在一些工業電腦主板廠家以產品研發的整體實力選擇合適的45度旋轉設計方案在合理分布北橋芯片，這樣不僅減少了北橋與CPU之間布線的長度，操作內存插槽和AGP插槽，還使時鐘線的長度相同。

?

　　(2)工控機主板上的走線設計方案是一門較為技術專業的大學問，它要視不一樣的路線特點開展不一樣的設計方案處理過程。工控機主板上選用的”蛇行走線”就很有注重，一些人覺得蛇行走線越大就表明有更高的設計方案水準，這類見解是不正確的。

?

　　選擇蛇形路線有兩個原因:一是保證路由路線的長度相同，由于像CPU到北橋芯片的鐘表線，它與普通家電上的路線是不同的。在這種路線先以100MHz上下的頻率高速運轉的數據信號對路線的長短十分的比較敏感,不一長的鐘表布路線會(huì )造成數據信號的不同歩從而導致系統軟件不穩定,那樣一些路線必須以彎折的方法布線，以調整長短。

?

　　選用蛇行走線擁有上邊這種益處，并非說在工業平板走線設計方案的那時候應用蛇行走線愈多愈好，由于過多太密的主板接口走線會(huì )導致工控機主板合理布局的比例尺大小不勻，會(huì )對工控機主板的品質有一定的危害。好的走線應以工控機主板上各一部分路線相對密度區別并不大，而且要盡量聯合分布不然非常容易導致工控機主板的不平穩。
